3-80 胴縁用背面合せ2C材のつづり間隔

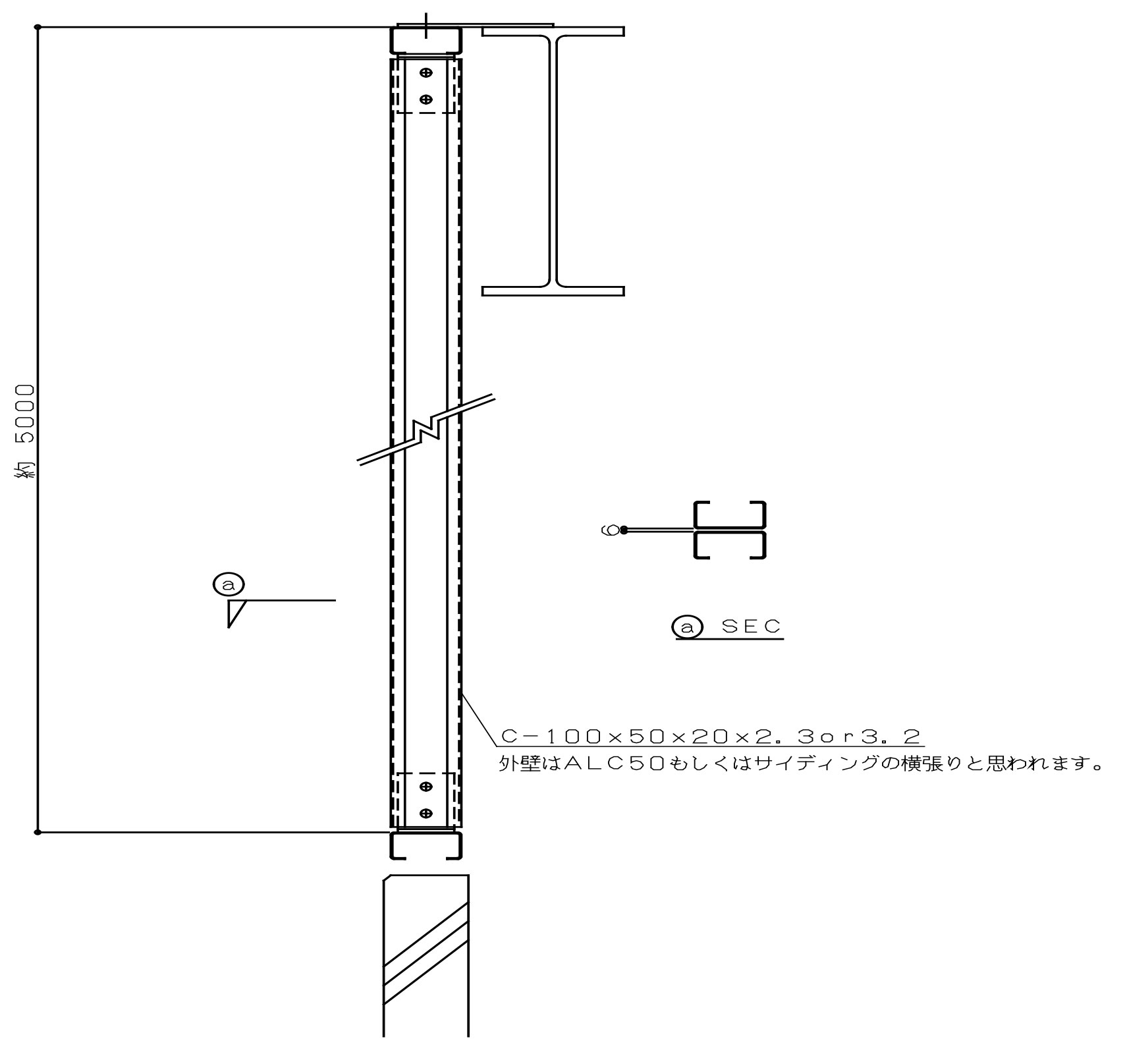

 縦胴縁のある現場で2C部分をみたら中間留めがされていませんでした。平屋部分と2階部分が少しあるカーディーラーの店舗でした。
 天井が高く約5ｍ位あったと思うのですが，土台部分とR階梁部分で取り合いしてあるだけでした。そこで，一般的にどの程度のピッチで溶接もしくはボルト留めをすればよいのか教えて下さい。

 一般にリップ溝形鋼の2本を組み合わせてひとつの部材とすると断面が対称となるので効率のよい断面性能を発揮させることが可能です。ただし，このような場合には2本のリップ溝形鋼を適正につづり合わせて接合しておく必要があります。
 質問の縦胴縁のディテールではつづり合わせる接合が行われていないので外力に対して単体のリップ溝形鋼の横座屈を考慮した許容曲げ耐力の2倍の曲げ耐力しか期待できません。縦胴縁であるので外壁がどのように取り付くのか，縦胴縁にどの程度の外力が作用するのか設計時に構造検討が行われているはずなのでリップ溝形鋼をつづり合わせ部材と想定しているのか，リップ溝形鋼を単体として想定しているのか，また，つづり合わせる部材を想定している場合は両者の溶接やドリルねじ等による接合について監理者に確認してください。
 2本のリップ溝形鋼がそれぞれ単体として設計されているのであれば，つづり合わせは不要です。

 2本の軽溝形鋼またはリップ溝形鋼をドリルねじまたは溶接を用いてつづり合わせて梁とする場合，ボルト，ドリルねじまたは溶接のピッチ P₁ について下記の式が文献1) および文献2) に示されています。

記号
R_t：ボルト，ドリルねじまたは溶接1個あたりの許容引張耐力
P₁：ボルト，ドリルねじまたは溶接のスパン方向のピッチ
h ：梁のせい
h₁：上下フランジに最も近いボルト，ドリルねじまたは溶接列間の距離
q ：スパン方向単位長さ当たりの荷重密度
e ：ウェブ軸から各個材のせん断中心までの距離

 外壁などがつづり合せの梁にどのように取り付くかによってスパン方向単位長さ当たりの荷重密度qが定まり，どのような接合要素を用いるかによって許容引張耐力R_tが定まり，これらを用いて必要となるピッチP₁を計算すればよいことになります。
 上式ではボルト，ドリルねじまたは溶接のピッチP₁の上限として4hが示されています。したがって，特に計算によって検討しない場合のボルト，ドリルねじまたは溶接のスパン方向のピッチP₁について梁せいhの4倍の値が目安になるといえます。

＜参考文献＞
1) 日本建築学会 : 軽鋼構造設計施工指針　p62〜65、2024.3
2) 国土交通省 国土技術政策総合研究所，(国研) 建築研究所 : 薄板軽量形鋼造建築物設計の手引き ［第2版］　p71、2014.3
